Menú Grabar

Los elementos siguientes están situados bajo el menú Grabar.

Para más información acerca de:

la SmartBar y la herramienta de salida véase Herramienta de salida.
la instalación de dispositivos, véase Instalación de dispositivos de salida.
la configuración de las opciones de corte, véase Cuadro de diálogo Opciones de Salida .

Enviar: Abre la Caja de herramientas de corte para configurar las opciones de corte. Haga clic con el botón derecho del ratón para configurar la barra de herramientas añadiendo o quitando herramientas.

Corte ADA: Abre el cuadro de diálogo Corte ADA. Seleccione para cortar elementos en relieve, texto visual o texto en Braille.

bonus-doc ADA Module - General Feature Overview

bonus-doc ADA Module - Setup

bonus-doc ADA Driver - Setup

Predeterminados del grabado : Abre el cuadro de diálogo Enviar a salida para configurar las opciones de corte (véase Cuadro de diálogo Opciones de Salida ).

Opciones de herramienta: Abre el cuadro de diálogo Opciones de herramienta para configurar el soporte de arco, el sobrecorte, la velocidad de corte, las pausas para copias, baldosas, pluma o páginas, el material, así como para especificar el número de herramienta de la herramienta seleccionada. The Material section includes the material library settings and toggle for saving the information into a CDL. See Material Library Settings in a CDL for additional information.
Note: The controls that appear in this dialog are specific to the device. Para obtener más información, consulte el manual del usuario.

Vínculo relacionado: Cuchilla de arrastre

Corte de contorno: Abre las opciones de corte de contorno en la SmartBar.

contour-cut-smartbar

Contour Cut and Half Cut Workflow

Por dentro/Por fuera: Se utiliza para contornear el interior de los objetos (como la letra "O").
Marco del mapa de bits: Cuando está seleccionado, solo se contornea el marco del mapa de bits rectangular.
Estilo de esquina: en punta, redondeada o ingleteada. Si se elige redondeada, las esquinas interiores también se pueden redondear.

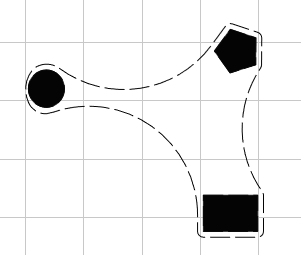

Merge: With multiple objects, merge all contours into a single contour. Control the contour tightness with the slider. Corners are rounded.

contour-cut

Corte de contorno sí/no

Troquelar: Abre las opciones de troquelado para crear una ruta de corte geométrica centrada en una imagen.

die-cut-smartbar

die-cut

Configuración de baldosas: Abre el cuadro de diálogo Baldosas. Defina opciones para las baldosas tales como la superposición, el espaciado y la inserción del corte.

Plantilla de corte: Seleccione para abrir una plantilla de corte.
Nota: Esta función solo está disponible en un nuevo tablero de material.

Librería de herramientas: Abre el cuadro de diálogo Librería de herramientas. La Librería de herramientas incluye una lista de todas las brocas de mecanización que pueden asociarse a una ruta de corte. Muchas herramientas están precargadas, y pueden añadirse más. Defina los parámetros.

Crear ruta de corte: Seleccione una de las opciones para crear una ruta de corte. Para obtener descripciones y explicaciones completas de la configuración, si no estuvieran indicadas más abajo, véase Herramientas de las rutas de corte.

En línea
Macho
Hembra
Rellenar
Cincel 3D
Relleno de relieve: Aparece el cuadro de diálogo Relieve. Seleccione la herramienta, la profundidad de corte mínima y máxima y la capa de color a la que se aplica la ruta de corte. Si hace clic en el botón de puntos suspensivos () situado junto a la profundidad, aparece el cuadro de diálogo Parámetros del grabado (véase Herramientas de las rutas de corte para obtener más detalles).
- Seleccione Herramienta fina para eliminar cualquier material de baja calidad o sobrante de la pasada inicial de relleno. Elija la herramienta y la profundidad.
- Defina un Estilo de relleno utilizando la lista desplegable (se muestra una vista previa del estilo). Establezca la superposición y el ángulo de relleno. Algunas configuraciones permiten optimizar el relleno de espiral. Seleccione esta opción para optimizar las pasadas de relleno.
- Seleccione Barrer todo u Omitir fondo en función de sus necesidades, e introduzca el Desplazamiento del objeto si decide omitir el fondo.
- Utilice la lista desplegable Resolución de forma vectorial para seleccionar estándar, alta o superior.
Relleno de textura: Aparece el cuadro de diálogo Relleno de textura. Seleccione la herramienta y el estilo de relleno. Defina el desplazamiento del borde y el ángulo del relleno. Establezca el espaciado de línea y el porcentaje de variación del espaciado de línea. Fije la longitud mínima y máxima del corte. Establezca la superposición del corte y el porcentaje de variación de la superposición del corte. Fije la profundidad mínima y máxima. Para agrupar los resultados, marque la casilla. Seleccione el color de relleno.
Drill contour
Drill center

Delete Tool Path: Click to remove the tool path on the selected object.

Edit Tool Path: Click to edit the tool path you created. The same dialog appears and lets you edit the settings.

Duplicate Tool Path: Click to duplicate the current tool path.

Convert to Online Tool Path: Click to convert the current tool path to an online tool path. For more information, see Herramientas de las rutas de corte.

Edit Start Point: After selecting this option, click to set start point.

Output Tool Usage: Opens Tool Tracking options to select options for tool history. To enable changes, select Use tool tracking, then configure the options.

Show traveled distance: Displays tool history of distance traveled.

Note: Tool tracking must be enabled.

Object Total Area: Displays total area of object.

Select measurement units.

Selecting a new object while the Object Total Area window is open will update the Total Area values accordingly.

Plate Engrave: Opens the Plate Engrave dialog. Enter the engraving area width and height, select the engraver, and click Next.
