工具路径工具

工具路径工具可用于精确定义工具路径在输出期间的位置。

从左到右：

在线：选择让工具路径沿形状边缘，且切割偏移值为零。

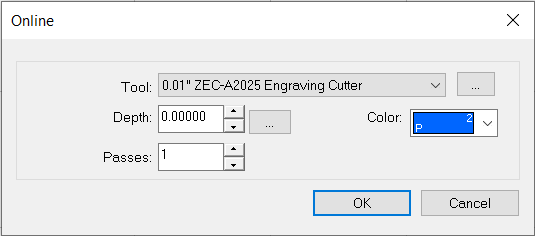

在线对话框出现。Select the tool, the maximum cutting depth, number of passes, and color layer to which the tool path is applied. 如果点击深度旁边的省略号（），将出现雕刻参数对话框（有关详细信息，请参见下文）。

阳刻：选择将工具路径放置在形状外部，因此偏移值等于位宽的一半。

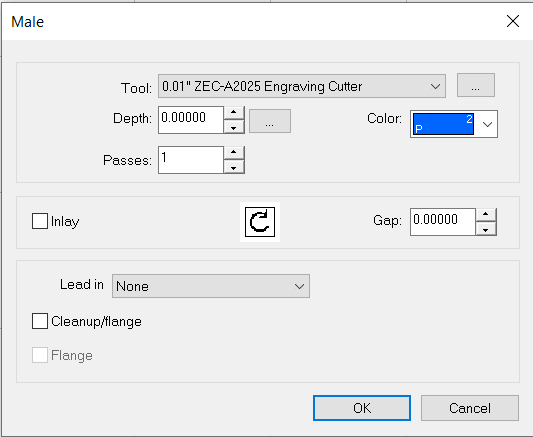

阳刻对话框出现。Select the tool, the maximum cutting depth, the number of passes, and the color layer to which the tool path is applied. 如果点击深度旁边的省略号（），将出现雕刻参数对话框（有关详细信息，请参见下文）。如果必须让两个部分齐平，请选择镶嵌，该操作会切割圆形外角和内角。在间隔字段设置镶嵌尺寸。

要添加导入（在形状切割之前添加的额外部分，用于防止变形），请选择正常（形状切割前缩短距离，以便工具位于边缘之前的材料中），斜面（将导入与倾斜的方法结合到形状中）或在斜面线上（按照预期的切割路径，因为它最初降低到材料中）。

注意：指定导入时，桥接功能将禁用。

选择清除/凸缘，通过描摹物件边缘来完成作业，从而生成连续的光滑表面，无需多个深度路径的“步骤”。

注意：如果镶嵌物件下方需要胶水通道，则可以在清除过程中设置额外的深度路径。

选择凸缘（清除/凸缘必须启用）来定义如何将“标签”或“肩部”应用于被切割的部分。可以向阳刻或阴刻部分添加凸缘以防止移动。设置凸缘高度。

阴刻：选择将工具路径放置在形状内部，因此偏移值等于位宽的一半。

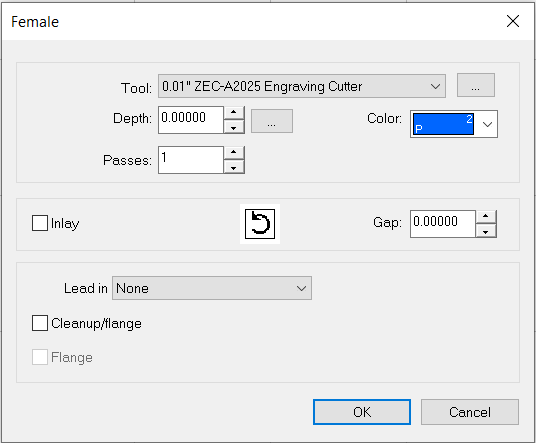

阴刻对话框出现。要了解如何配置控件，请参见上文（阳刻）中的工具路径说明。

填充：选择以定义一系列切割路径，以便移除选定形状内部的材料。

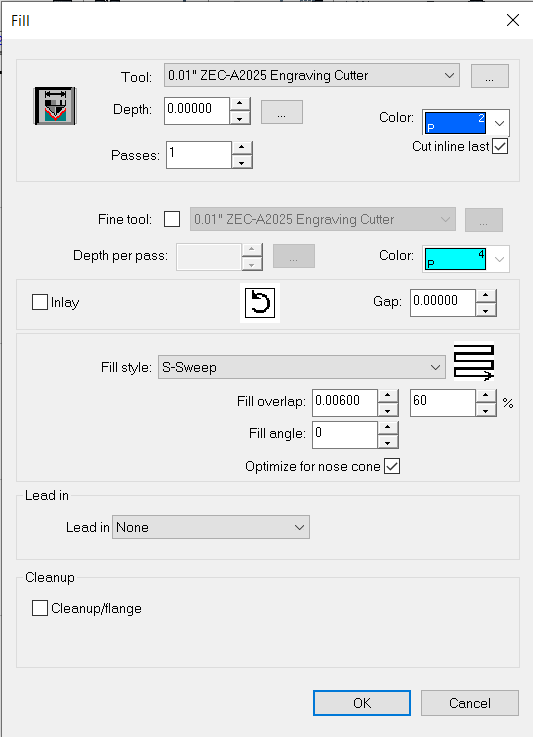

填充对话框出现。要了解如何配置控件，请参见上文（阳刻）中的工具路径说明（很多是重复的）。

选择精细工具，从初始填充路径移除任何粗糙或剩余材料。选择工具和深度。

使用下拉列表设置填充样式（显示样式的预览）。设置填充重叠。某些设置允许优化螺旋填充。选择以优化填充路径。

3D 凿刀：选择以定义切割过程，在该过程中，轮廓工具的深度会沿着定义的路径改变。

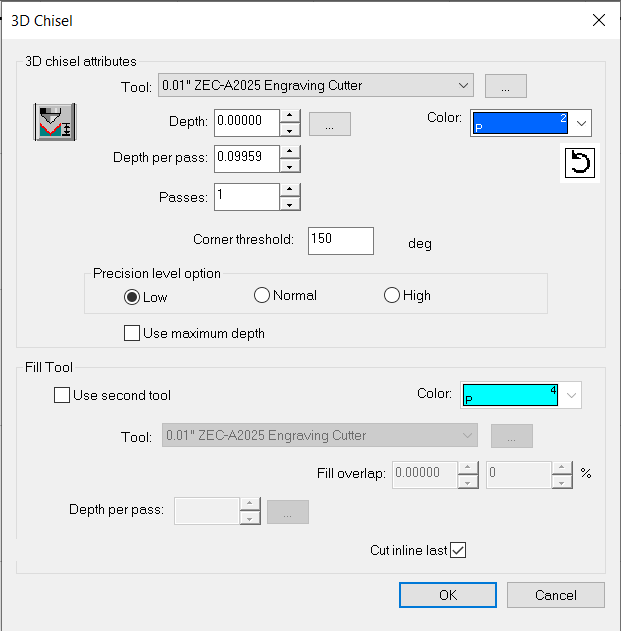

3D 凿刀对话框出现。要了解如何配置控件，请参见上文（阳刻）中的工具路径说明（很多是重复的）。

计算最小深度按钮（ 3D 凿刀计算最小深度按钮）自动计算形成突出物件所需的最小深度（视所用工具类型和所选物件而定）。

点击方向按钮（ 3D 凿刀方向按钮）以改变工具路径的方向。

设置角临界值和精度级别。

使用填充工具部分以启用第二个工具来完成填充操作。选择路径的颜色、工具、单一路径的深度，并指定是否要最后切割内框线。

钻孔：选择以在工作区上放置钻点。

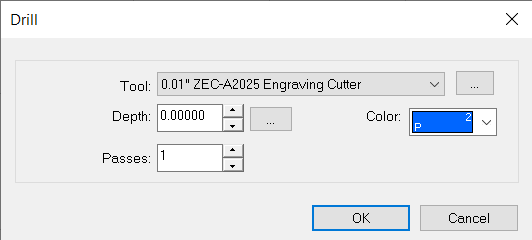

钻孔对话框出现。Select the tool, the maximum cutting depth, the number of passes, and color layer to which the tool path is applied. 如果点击深度旁边的省略号（），将出现雕刻参数对话框（有关详细信息，请参见下文）。

点击工作区以放置钻点。Once the drill points are placed, use the close button in the SmartBar () to exit the Drill state. Alternatively, the Space Bar or clicking Select Tools can also be used.

To update the depth, select the tool path, and navigate to Edit > Edit Toolpath. The Engrave Parameters dialogue will appear on screen. Adjust the depth as needed.

轮廓钻孔：选择以沿所选物件的轮廓放置钻点。

使钻点适应轮廓对话框出现。选择均匀分布的钻点数量、各钻点之间的距离以及从钻点位置的偏移。选择节点以根据每个节点放置钻点，或选择节点及距离以根据物件的每个节点放置钻点，并根据距离放置额外钻点。

钻孔中心：选择以将钻点放置在所选物件的中心。

雕刻参数对话框

雕刻参数
使用表格配置工具选项
深度	设置所需深度。
单一路径的深度	设置所需的单一路径的深度。
最近一次路径的深度	设置最近一次路径的深度。
路径	设置路径数量（单一路径的深度已计算）。
