Guia Cortador

A guia Cortador contém definições de configuração para o dispositivo selecionado. As opções variam de um dispositivo para outro.

Guia Cortador

Resolução

Modo

Use a lista suspensa para selecionar uma opção:

  • Simples
  • Avançado
  • Calibração manual
Passos por polegada Use a lista suspensa para selecionar os passos por polegada. Se o modo Avançado for selecionado, use as setas para definir a resolução em X e Y. Se a calibração Manual for selecionada, use a lista suspensa para definir os passos por polegada e use as setas para definir X e Y para Tamanho na tela em polegadas e Tamanho no cortador em polegadas. Para calcular a escala, clique em Calcular escala.

Ações de Cor

Adicionar cor

Abre a caixa de diálogo Criar Cor. Selecione um espaço de cor, digite um nome e ajuste os controles deslizantes de valor. Essa cor será usada para identificar um traço de corte configurado na caixa de diálogo Configuração de traço de corte (consulte Caixa de diálogo Configuração de traço de corte).

Observação: quando são adicionadas cores para traços de corte aqui, elas aparecem na lista suspensa da guia Corte de Contorno.

Change color Click to change selected color.
Remover cor selecionada Clique para remover a cor selecionada associada a um traço de corte.
Configuração de traço de corte Clique no botão de reticências para iniciar a caixa de diálogo Configuração de traço de corte (consulte Caixa de diálogo Configuração de traço de corte).

Opções do Cortador

Nivelar arcos com raio superior a
Nivelar arcos com comprimento inferior a
Ajustar ponto final

Selecione para ajustar o ponto final e, então, selecione uma Posição do ponto final, um Deslocamento Y e um Deslocamento X.

Observação: para configurar o corte de folha para trabalhos de impressão e corte em uma Mimaki CJV 150, defina um Deslocamento do Ponto Final Y.

Pré-alimentação automática Selecione para pré-alimentar automaticamente e, então, ative para ser específico do usuário e digite uma distância.
Ajustar origem Selecione para ajustar a origem e, então, defina uma Origem X, uma Origem Y e um Local de origem.
Blocos virtuais Selecione para ativar os blocos virtuais e, então, use as setas para definir um valor.
Classificação
Classificar por cor Selecione para classificar por cor. Para ajustar a ordem, clique e arraste a cor desejada até a parte superior.
Cortar partes internas primeiro
Posição

Selecione para classificar por posição e, então, selecione uma posição.

Observação: se Base de dados for selecionada, não há necessidade de selecionar uma opção de classificação na fila (já que esse é o padrão).

Linhas de descasque

Ativar linhas de descasque em torno de cada trabalho Defina o deslocamento e o processo de corte.
Ativar linhas pontilhadas verticais em cópias Defina o espaçamento aproximado.
Ativar linhas pontilhadas horizontais em cópias

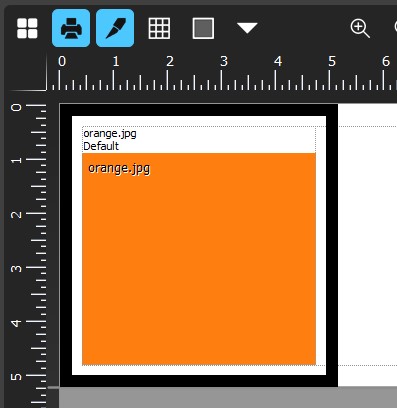

Include markup systems in weed borders

Toggle on to include labels within weed border marks. Once enabled, choose whether this applies Per Job or Per Job & Copy.

Ativar linhas de descasque em torno de cada página

Selecione para ativar linhas de descasque em torno de cada página. Defina o processo de corte. Clique em Criar novo processo de corte para iniciar a caixa de diálogo Gerenciamento do Processo de Corte.

Selecione um cortador, digite observações, selecione o processo, digite observações, salve e remova.

Marque a caixa de seleção ao lado de cada opção para ativá-la e definir as configurações.

Clique em Salvar e, então, em Fechar.

Desativar segmentos de descasque ao criar blocos

Corte de Contorno

Aplicar a todos os trabalhos recebidos

Selecione para ativar as seleções das guias a serem aplicadas a todos os trabalhos recebidos.

Note: When a contour cut exists on an incoming file, new contour cuts will not be applied.

Modo Selecionar Corte de Contorno ou Carimbo de Borracha.
Corte de Contorno
Lista suspensa

Selecione um caminho de corte e uma cor da lista suspensa (uma cor com nome a ser usada como caminho de corte). Essas etiquetas vêm do driver do dispositivo e podem ser editadas na guia Ações de Cor, na seção Configuração de traço de corte (consulte acima).

Contour Cut and Half Cut Workflow

Cortar cantos internos também
Quantidade de deslocamento
Estilo de canto
Misturar todos os contornos

Com vários objetos, misture todos os contornos em um único contorno. Controle a firmeza do contorno com o controle deslizante. Os cantos são arredondados.

Corte de contorno de borda suave

Use as setas ou o controle deslizante para reduzir ou aumentar o deslocamento do corte de contorno de borda suave.

Observação: o Corte de Contorno de Borda Suave usa o quadro delimitador no limite de 255.

Precisão do contorno Use a lista suspensa para selecionar detalhes suaves ou detalhes finos.
Carimbo de Borracha
Lista suspensa Selecione um caminho de corte e uma cor da lista suspensa (uma cor com nome a ser usada como caminho de corte). Essas etiquetas vêm do driver do dispositivo e podem ser editadas na guia Ações de Cor, na seção Configuração de traço de corte (consulte acima).
Carimbo

Select a shape (stored in C:\ VPM \ ContourCutPatterns).

Se você não aplicou um corte de contorno na importação, clique com o botão direito do mouse em Adicionar Corte de Contorno.

Para editar ou remover um corte de contorno, clique com o botão direito do mouse no trabalho.
