裁切机选项卡

裁切机选项卡
分辨率
模式	使用下拉菜单选择一个选项：简单高级手动校准
每英寸步数	使用下拉菜单选择每英寸步数。如果选择了高级模式，则使用箭头来设置X和Y分辨率。如果选择了手动校准，则使用下拉菜单设置每英寸的步数，然后使用箭头设置屏幕显示的X和Y值，单位为英寸，并设置裁切机的X和Y值，单位为英寸。要计算比例，请点击计算比例。
颜色操作
添加颜色	打开创建颜色对话框。选择颜色空间，输入名称，然后调整滑块值。此颜色用于识别在裁切笔画设置对话框中配置的裁切笔画（参见裁切笔画设置对话框）。注意：当在此添加裁切笔画的颜色时，它们会出现在轮廓裁切选项卡的下拉菜单中。
更改颜色	点击可更改选定颜色。
移除所选颜色	点击移除与裁切笔画相关联的选定颜色。
裁切笔画设置	点击省略号按钮打开裁切笔画设置对话框（参见裁切笔画设置对话框）。
裁切机选项
展平半径大于以下数值的圆弧
展平半径小于以下数值的圆弧
Pull Cut	Enable Pull Cut.This feature causes all sides of a shape to be cut in one direction.This is useful for certain materials like thin films that may be affected when pulled certain directions.
调整结束点	选择以调整结束点，然后选择结束点位置、Y偏移和X偏移。注意：要为 Mimaki CJV 150 上的打印和切割作业配置纸张切割，请设置“终点 Y”偏移。
自动预进给	选择以启用自动预进给，选项值变为“用户指定”，然后输入距离值。
调整原点	选择以调整原点，然后设置X原点、Y原点和原点位置。
虚拟平铺	选择以启用虚拟平铺，然后使用箭头设置值。
排序
按颜色排序	选择以启用按颜色排序。若要调整顺序，请点击所需颜色并将其拖到顶部。
首先裁切内部部分
位置	选择以按位置排序，然后选择一个位置。注意：如果选中了数据库，则无需在队列中选择排序选项（因为这是默认项）。
切除边界
启用每个任务周围的切除边界	设置偏移值和裁切过程。
Separate offsets	Enable to allow input if individual offset directions.This allows users to set weed borders without having the file centered to the weed border.
Corner radius	Modify the value to round weed border corners.
启用副本中的垂直划线	设置近似间距。
启用副本中的水平划线

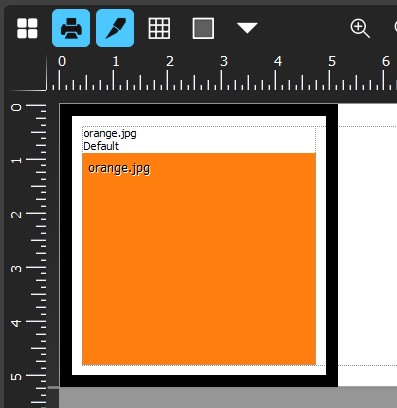

Include markup systems in weed borders	Toggle on to include labels within weed border marks.Once enabled, choose whether this applies Per Job or Per Job & Copy.
启用每页周围的切除边界	选择以启用每页周围的切除边界。设置裁切过程。点击创建新的裁切过程以打开裁切过程管理对话框。选择裁切机，输入备注，选择过程，输入备注，保存，然后删除。选中每个选项旁边的复选框以启用该选项并配置设置。点击保存，然后关闭。
平铺时禁用切除段
轮廓裁切
应用于所有传入的任务	选择以将选项卡上的选择项应用于所有的传入任务。注意：当传入文件上存在轮廓切割时，将不会应用新的轮廓切割。
模式	选择“轮廓切割”或“橡皮图章”。
轮廓裁切
下拉菜单	从下拉菜单中选择裁切路径和颜色（用作裁切路径的颜色名称）。这些标签项来自设备驱动程序，可以在裁切笔画设置部分的颜色操作选项卡上编辑（见上文）。 Contour Cut and Half Cut Workflow
同时裁切内角
偏移量
内角样式
合并所有轮廓	有多个物件时，将多个轮廓合并为一个轮廓。用滑块控制轮廓的紧密度。将边角倒成圆角。
软边缘轮廓裁切	使用箭头或滑块来减少或增加软边缘轮廓裁切的偏移值。注意：软边缘轮廓裁切使用阈值为 255 的边界框。
轮廓精确度	使用下拉菜单选择平滑细节或精细细节。
橡皮图章
下拉菜单	从下拉菜单中选择裁切路径和颜色（用作裁切路径的颜色名称）。这些标签项来自设备驱动程序，可以在裁切笔画设置部分的颜色操作选项卡上编辑（见上文）。
图章	Select a shape (stored in C:\ VPM \ ContourCutPatterns). 如果未在导入时应用轮廓切割，请右键点击添加轮廓切割。要编辑或移除轮廓切割，请右键点击对应的作业。

模式

使用下拉菜单选择一个选项：

简单
高级
手动校准

每英寸步数

使用下拉菜单选择每英寸步数。如果选择了高级模式，则使用箭头来设置X和Y分辨率。如果选择了手动校准，则使用下拉菜单设置每英寸的步数，然后使用箭头设置屏幕显示的X和Y值，单位为英寸，并设置裁切机的X和Y值，单位为英寸。要计算比例，请点击计算比例。

颜色操作

添加颜色

打开创建颜色对话框。选择颜色空间，输入名称，然后调整滑块值。此颜色用于识别在裁切笔画设置对话框中配置的裁切笔画（参见裁切笔画设置对话框）。

注意：当在此添加裁切笔画的颜色时，它们会出现在轮廓裁切选项卡的下拉菜单中。

更改颜色

点击可更改选定颜色。

移除所选颜色

点击移除与裁切笔画相关联的选定颜色。

裁切笔画设置

点击省略号按钮打开裁切笔画设置对话框（参见裁切笔画设置对话框）。

裁切机选项

展平半径大于以下数值的圆弧

展平半径小于以下数值的圆弧

Pull Cut

Enable Pull Cut.This feature causes all sides of a shape to be cut in one direction.This is useful for certain materials like thin films that may be affected when pulled certain directions.

调整结束点

选择以调整结束点，然后选择结束点位置、Y偏移和X偏移。

注意：要为 Mimaki CJV 150 上的打印和切割作业配置纸张切割，请设置“终点 Y”偏移。

自动预进给

选择以启用自动预进给，选项值变为“用户指定”，然后输入距离值。

调整原点

选择以调整原点，然后设置X原点、Y原点和原点位置。

虚拟平铺

选择以启用虚拟平铺，然后使用箭头设置值。

排序

按颜色排序

选择以启用按颜色排序。若要调整顺序，请点击所需颜色并将其拖到顶部。

首先裁切内部部分

位置

选择以按位置排序，然后选择一个位置。

注意：如果选中了数据库，则无需在队列中选择排序选项（因为这是默认项）。

切除边界

启用每个任务周围的切除边界

设置偏移值和裁切过程。

Separate offsets

Enable to allow input if individual offset directions.This allows users to set weed borders without having the file centered to the weed border.

Corner radius

Modify the value to round weed border corners.

启用副本中的垂直划线

设置近似间距。

启用副本中的水平划线

Include markup systems in weed borders

Toggle on to include labels within weed border marks.Once enabled, choose whether this applies Per Job or Per Job & Copy.

启用每页周围的切除边界

选择以启用每页周围的切除边界。设置裁切过程。点击创建新的裁切过程以打开裁切过程管理对话框。

选择裁切机，输入备注，选择过程，输入备注，保存，然后删除。

选中每个选项旁边的复选框以启用该选项并配置设置。

点击保存，然后关闭。

平铺时禁用切除段

轮廓裁切

应用于所有传入的任务

选择以将选项卡上的选择项应用于所有的传入任务。

注意：当传入文件上存在轮廓切割时，将不会应用新的轮廓切割。

模式

选择“轮廓切割”或“橡皮图章”。

轮廓裁切

下拉菜单

从下拉菜单中选择裁切路径和颜色（用作裁切路径的颜色名称）。这些标签项来自设备驱动程序，可以在裁切笔画设置部分的颜色操作选项卡上编辑（见上文）。

Contour Cut and Half Cut Workflow

同时裁切内角

偏移量

内角样式

合并所有轮廓

有多个物件时，将多个轮廓合并为一个轮廓。用滑块控制轮廓的紧密度。将边角倒成圆角。

软边缘轮廓裁切

使用箭头或滑块来减少或增加软边缘轮廓裁切的偏移值。

注意：软边缘轮廓裁切使用阈值为 255 的边界框。

轮廓精确度

使用下拉菜单选择平滑细节或精细细节。

橡皮图章

下拉菜单

从下拉菜单中选择裁切路径和颜色（用作裁切路径的颜色名称）。这些标签项来自设备驱动程序，可以在裁切笔画设置部分的颜色操作选项卡上编辑（见上文）。

图章

Select a shape (stored in C:\ VPM \ ContourCutPatterns).

如果未在导入时应用轮廓切割，请右键点击添加轮廓切割。

要编辑或移除轮廓切割，请右键点击对应的作业。
