Menu de Gravar

Os seguintes itens estão localizados no menu de Gravar.

Para mais informações sobre:

Ferramenta de Saída e SmartBar, consulte Ferramenta Saída.
Instalação de dispositivos, consulte Instalação de dispositivos de saída.
Configuração das opções de corte, consulte Caixa de diálogo de Saída da Plotagem.

Saída: abre a caixa de ferramentas Cortar para configurar as opções de corte. Clique com o botão direito do mouse para configurar a barra de ferramentas, adicionando ou removendo ferramentas.

Plotagem ADA: abre a caixa de diálogo Plotagem ADA. Selecione para cortar elementos em relevo, texto visual ou texto em braille.

bonus-doc ADA Module - General Feature Overview

bonus-doc ADA Module - Setup

bonus-doc ADA Driver - Setup

de Usinagem de Plotagem: abre a caixa de diálogo Saída para configurar as opções de plotagem (consulte Caixa de diálogo de Saída da Plotagem).

Opções de Ferramentas: abre a caixa de diálogo Opções de Ferramentas para configurar a compatibilidade com arcos, sobrecorte, velocidade de corte, pausas para cópias, blocos, caneta, ou páginas, material, e para especificar o número da ferramenta selecionada. The Material section includes the material library settings and toggle for saving the information into a CDL. See Material Library Settings in a CDL for additional information.
Note: The controls that appear in this dialog are specific to the device. Para mais detalhes, consulte o manual do usuário.

Link relacionado: Lâmina de trilha

Corte de Contorno: abre as opções de corte de contorno na SmartBar.

contour-cut-smartbar

Contour Cut and Half Cut Workflow

Interno/externo: usado para fazer o contorno da parte interna dos objetos (como a letra "O")
Moldura de Bitmap: quando selecionado, apenas a moldura de bitmap retangular receberá um contorno.
Estilo do Canto: ponto, redondo ou chanfrado. Se for escolhido redondo, os cantos internos também poderão ser arredondados.

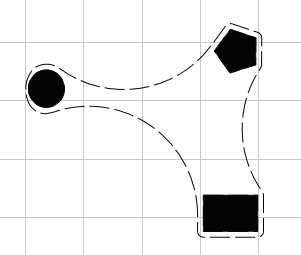

Misturar: com vários objetos, misture todos os contornos em um único contorno. Controle a firmeza do contorno com o controle deslizante. Os cantos são arredondados.

contour-cut

Corte de Contorno ativado/desativado:

Corte de Molde: abre as opções de corte de molde para criar um caminho de corte geométrico centralizado em uma imagem.

die-cut-smartbar

die-cut

Blocos: abre a caixa de diálogo Blocos. Defina as opções de blocos, incluindo sobreposição, espaçamento e corte em baixo relevo.

Modelo de Corte: selecione para abrir um modelo de corte.
Observação: esse recurso só está disponível em um novo material em branco.

Biblioteca de Ferramentas: abre a caixa de diálogo Biblioteca de Ferramentas. A Biblioteca de Ferramentas relaciona todas as brocas de usinagem que podem ser associadas a um caminho de ferramenta. Muitas ferramentas são pré-carregadas, e outras podem ser adicionadas. Defina parâmetros.

Criar Caminho de Ferramenta: selecione uma das opções para criar um caminho de ferramenta. Para descrições e explicações completas da configuração, se não estiver preenchida abaixo, consulte Caminho de Ferramentas.

On-line
Macho
Fêmea
Preenchimento
Formão 3D
Preenchimento de Alívio: a caixa de diálogo Alívio aparecerá. Selecione a ferramenta, a profundidade mínima e máxima de corte e a camada de cor na qual o caminho de ferramenta é aplicado. Se você clicar nas reticências () ao lado da profundidade, a caixa de diálogo Parâmetros de gravação aparecerá (consulte Caminho de Ferramentas para mais detalhes).
- Selecione Ferramenta de preenchimento para remover qualquer material áspero ou sobra de material da passagem de preenchimento inicial. Escolha a ferramenta e a profundidade.
- Defina um Estilo de Preenchimento usando a lista suspensa (uma visualização mostra o estilo). Defina a sobreposição e o ângulo do preenchimento. Algumas configurações permitem o preenchimento em espiral otimizado. Selecione para otimizar as passagens de preenchimento.
- Selecione Varrer Todos ou Ignorar Fundo, dependendo de suas necessidades, e insira o Deslocamento do Objeto se optar por ignorar o fundo.
- Use a lista suspensa Resolução da forma do vetor para selecionar Padrão, Alta ou Melhor.
Preenchimento com textura: a caixa de diálogo Preenchimento com textura aparecerá. Selecione a ferramenta e o estilo de preenchimento. Defina o deslocamento da borda e o ângulo do preenchimento. Defina o espaçamento da linha e o percentual de variação do espaçamento da linha. Defina o comprimento mínimo e máximo do corte. Defina a sobreposição do corte e o percentual de variação da sobreposição do corte. Defina a profundidade mínima e máxima. Para agrupar os resultados, marque a caixa. Selecione a cor de preenchimento.
Contorno de Perfuração
Centro de Perfuração

Remover caminho de ferramenta: clique para remover o caminho de ferramenta no objeto selecionado.

Editar caminho de ferramenta: clique para editar o caminho de ferramenta que você criou. A mesma caixa de diálogo aparecerá, e ela permitirá que você edite as configurações.

Duplicar Caminho de Ferramenta: clique para duplicar o caminho de ferramenta atual.

Converter para Caminho de Ferramenta On-line: clique para converter o caminho de ferramenta atual para um caminho de ferramenta on-line. Para mais informações, consulte Caminho de Ferramentas.

Editar Ponto Inicial: após selecionar essa opção, clique para definir o ponto inicial.

Uso da Ferramenta Saída: abre as opções de Rastreamento da Ferramenta para selecionar opções para o histórico da ferramenta. Para ativar as alterações, selecione Usar rastreamento da ferramenta e, então, configure as opções.

Mostrar distância deslocada: exibe o histórico da ferramenta de distância deslocada.

Observação: o Rastreamento da ferramenta deve estar ativado.

Área Total do Objeto: exibe a área total do objeto.

Selecione as unidades de medição.

Selecting a new object while the Object Total Area window is open will update the Total Area values accordingly.

Gravação da Placa: abre a caixa de diálogo Gravação da Placa. Insira a largura e a altura da área de gravação, selecione o gravador e clique em Próximo.
